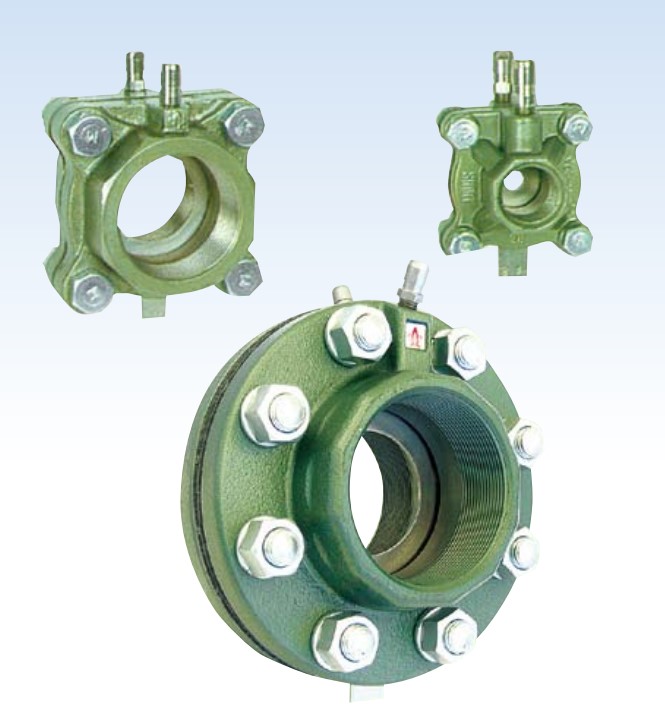

オリフィスメーター

省エネ燃焼のチェック!配管途中に設置してガスバーナーの燃料ガスや燃焼空気の流量を計測。軽量・安価で取り付け簡単な気体用流量測定器。

『オリフィスメーター』は、配管途中に取付けし、2個の検圧部間の圧力(差圧)を
測定するだけで簡単に配管内流量を計測します。

取り付けは、ねじ込み配管となりますが、本体はボルト止めの合わせ
フランジ形状ですので、オリフィスプレートの取り外しが可能。
ガス種の切り替えもプレートの交換で対応できます。

バーナーのガスラインに取付ければ燃焼量のチェックが簡単にでき、
ガスメーターやデジタル流量計の取付空間がないときや既設配管中に新たに設けて測定したいときなどに便利です。

【特長】
■安価
■軽量で取り付けが非常に簡単
■構造が簡易で堅牢
■バーナヘッド圧が低い場合などの振動燃焼防止用として
■ガスとエアの両方に取り付ければ空気比管理もでき、試運転調整時に便利です。
■空気比管理の適正管理で省エネに貢献!
■プレート径の設定で任意の差圧にすることができるため、
配管の圧力損失の調整に、ガスバーナのオーバーインプット防止用のハイカットとしてご使用いただけます。
■複数台バーナの個別流量監視に

続きを読む

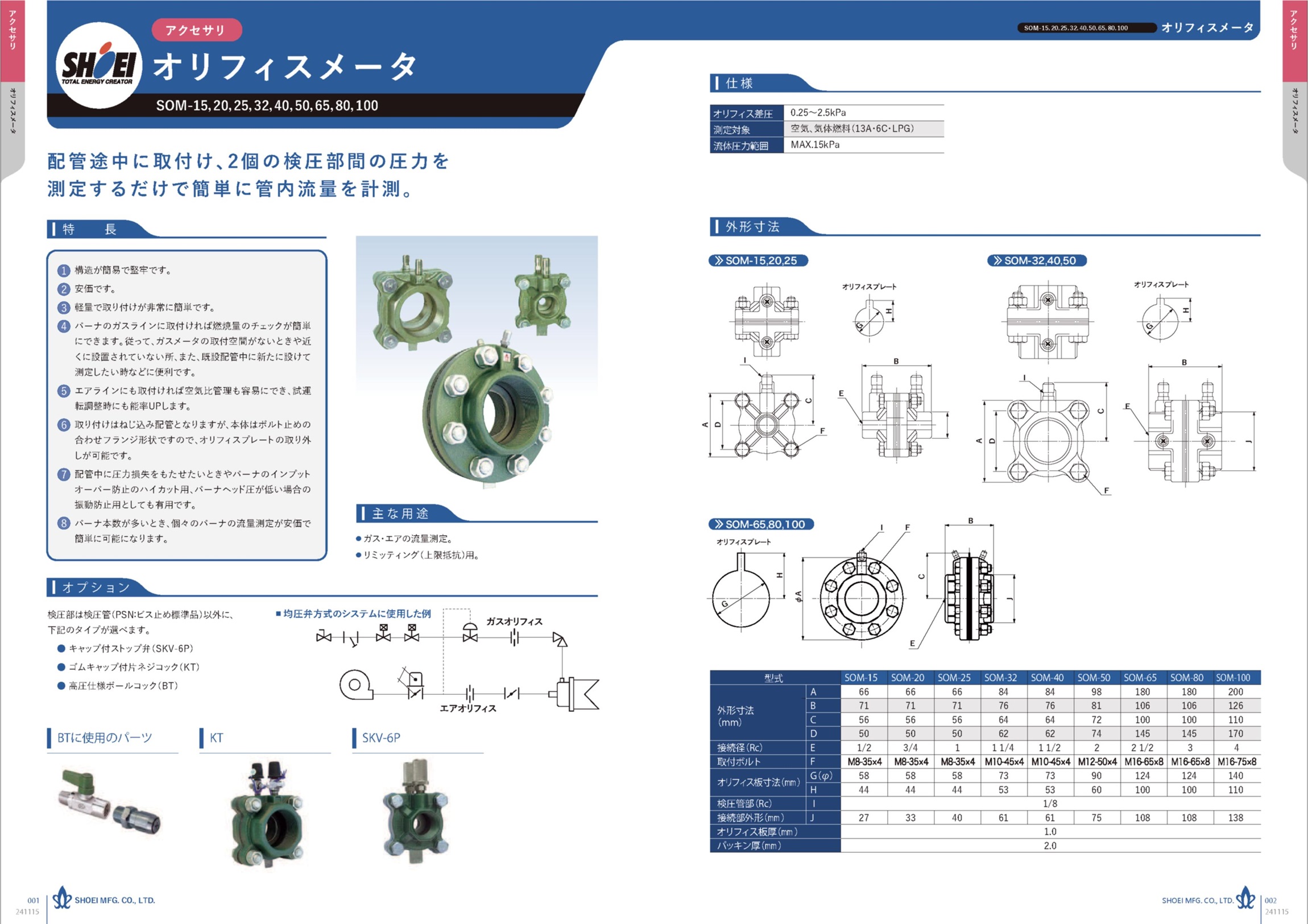

商品カタログ

オリフィスメーター


基本情報

【型式ラインナップ】
■SOM-15(15A)
■SOM-20(20A)
■SOM-25(25A)
■SOM-32(32A)
■SOM-40(40A)
■SOM-50(50A)
■SOM-65(65A)
■SOM-80(80A)
■SOM-100(100A)

検圧管は各種ラインナップしています。
・標準のビス止め検圧管(SKV-6H)
・測定に便利なストップ弁付き(SKV-6P)
・コック付きタイプ(KT)
・高圧仕様(BT)

その他、高温仕様などございます。

用途/実績例

■ガス(都市ガス13A・LPG)、燃焼エアの流量測定
■リミッティング(上限抵抗)用・ハイカットノズルとして
■空気比管理・空気比監視用として
■空燃比の測定に
