燃焼機器部品

バタフライバルブ

ガスバーナー燃焼用エアーの流量調整に。開度のロックが可能な「手動式」と、コントロールモータとリンク可能な「コントロール用」

SHOEIバタフライ弁シリーズは
流量調節用の開度指示付きバタフライバルブです。

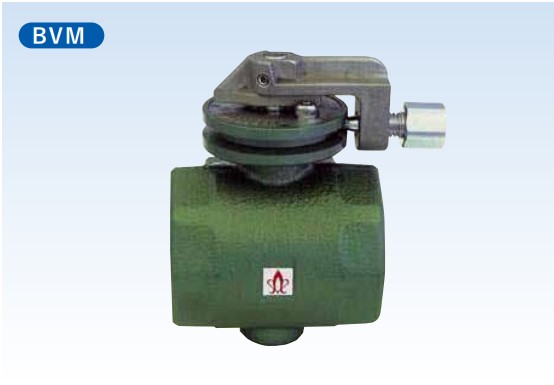

BVM”マニュアル手動式”は
開度設定をロックネジで固定可能で圧力損失の少ないフルポート設計。

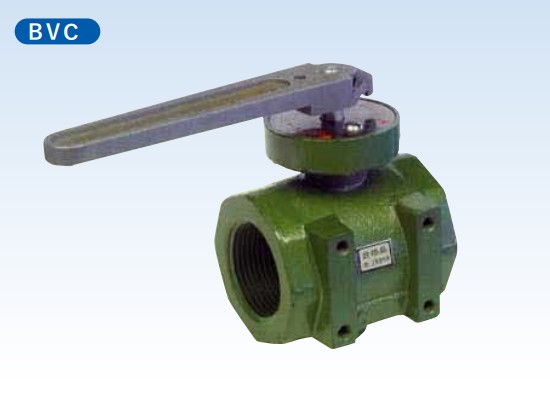

BVC”コントロール用バルブ”は
コントロールモータ―(各メーカー対応)とリンクさせて使用することができ、
レデュースポート&ハンドル調整幅がワイドで流量制御性能が高い。

【製品仕様】
◇使用流体は空気(燃焼用エア)、都市ガス(13A・天然ガス・LNG)、プロパンガス(LPG)
◇使用流体温度は60℃以下
◇使用流体圧力は10kPa以下
(上記仕様外でご検討の場合もご相談ください)

続きを読む

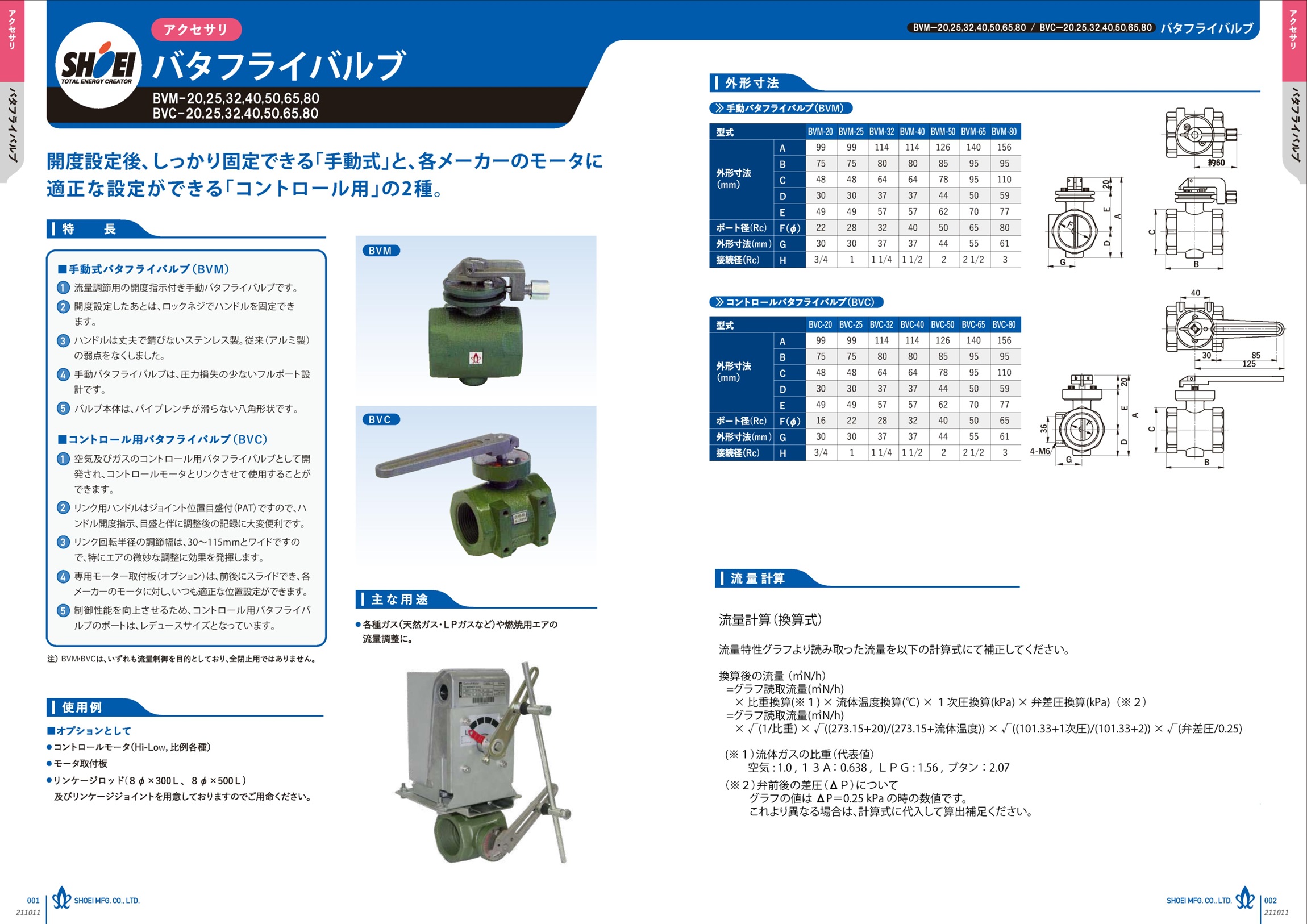

商品カタログ

バタフライバルブ


基本情報

【サイズ】
20A(3/4”)
25A(1”)
32A(1 1/4")
40A(1 1/2")
50A(2")
65A(2 1/2")
80A(3")

用途/実績例

ガスバーナーの燃焼空気の流量調整用バルブとして(手動式・コントロール用)

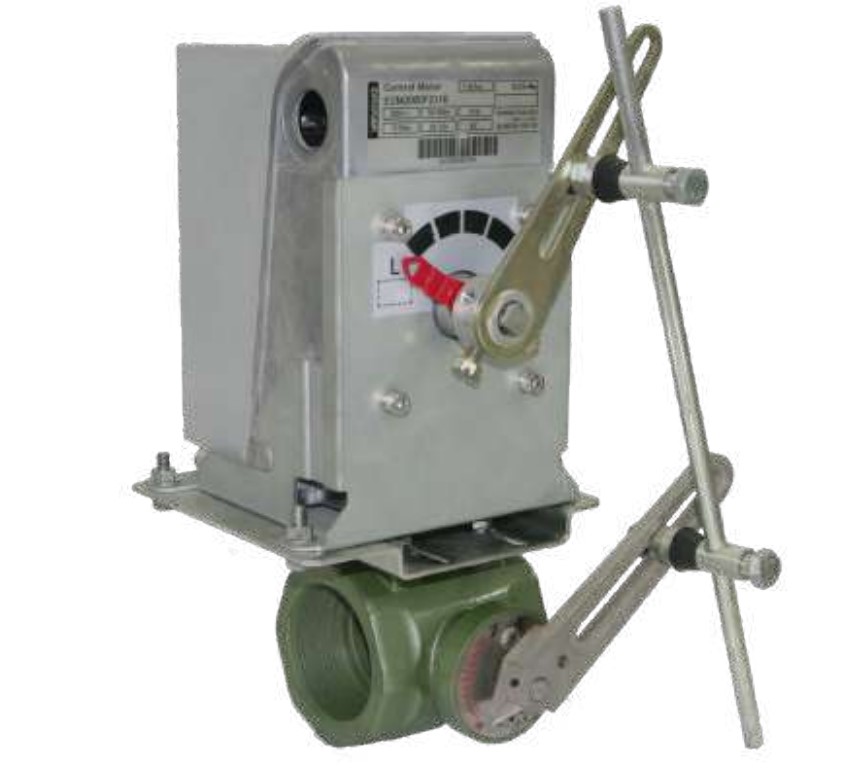

コントロールモーターとのリンクによる流量比例制御用に(コントロール用)
上限リミットバルブとして(手動式)
